단락(短絡) : 짧게 이어졌다는 뜻이다.
단락 되었다. 쇼트가 났다. 합선되었다는 말은 모두 같은 말이다.
무엇이 짧게 이어졌다는 말인지 회로도를 보면서 알아보자.
위의 회로도는 정상적인 회로에서 흐르는 전류를 표현한 것이다.
In을 정격전류라고 한다. 여기서 n은 normal이다. 정상적으로 흐르는 일반적인 전류라는 뜻이다.
정상적인 회로에서 흐르는 전류는 예시에서 보듯이 1A가 된다.
그런데 어떤 사건으로 인해 이 회로에 단락이 되면?

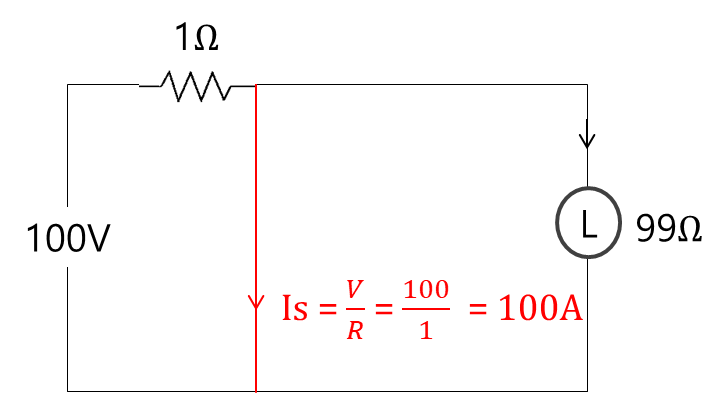

위의 그림과 같이 빨간색처럼 회로에서 어떤 선이 붙어서 회로가 짧아졌다.
전기의 특성상 저항이 있는 쪽으로 전기가 흐르지 않고 단락 된 빨간 부분의 저항이 없는 쪽으로 전기가 흐르게 된다.
이때 흐르는 전류를 계산해보면 100A가 된다.
정상적인 회로에서는 전류가 1A였지만 단락이 되면 갑자기 100A의 전류가 흐르게 된다.
가정집에서 단락(쇼트, 합선)되면 차단기가 내려간다.
단락비의 의미는 단락되었을 때 정상적인 전류 흐름보다 100배의 전류가 흐르게 된다는 뜻이다.
단락(쇼트, 합선)되면 왜 위험한지 단락비를 보면 알 수 있다.
갑자기 100배의 전기가 흐르면 화재의 위험성이 커지기 때문이다.
